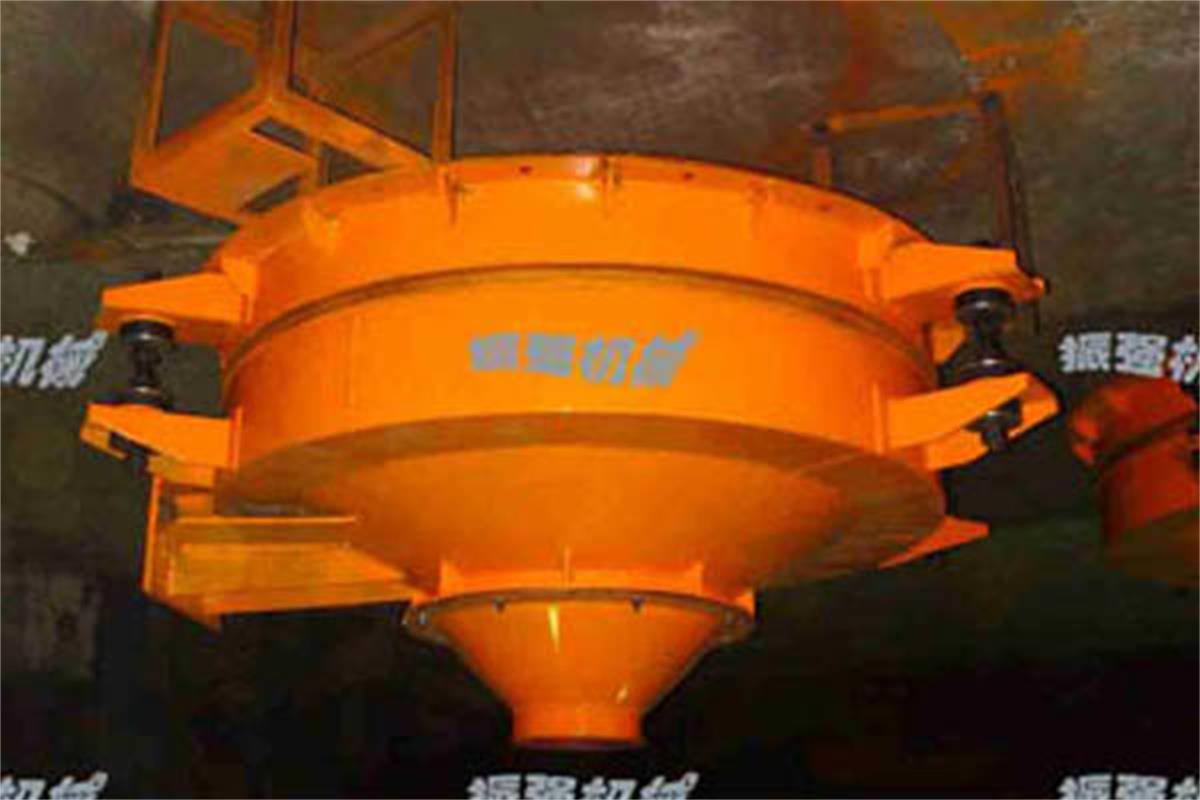

慣性振動給料斗(GD系列)

慣性振動給料斗的用途

GD系列慣性振動給料斗采用振動電機作為料斗振動源,兼有破拱、給料、關閉三種功能。廣泛應用于煤炭、電力、機械、化工、建材、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物料料倉破拱給料、關閉等作業。

GD系列慣性振動給料斗

慣性振動給料斗的特點

  1. GD系列慣性振動給料斗兼有破拱、給料、關閉作用。破拱助流能力強;給料松散、連續、均勻、準確;振動 停止,物料即停止卸出,不必再安裝料倉閘門。
  2. GD系列慣性振動給料斗結構簡單,重量輕,安裝操作簡便,運行可靠,耗電少,隔振好,噪音低,維修方便。
  3. 給料量可調,易于集中控制,排料過程中無物料粒度偏析,并有一定的混合作用。
  4. GD系列慣性振動給料斗密封性好,實現全封閉給料,無需局部除塵或防毒。
GD系列慣性振動給料斗

GD系列慣性振動給料斗的技術參數

型  號
直徑
(mm)
給料量
t/h)
料倉直徑
(m)
電機功率
(kw)
供電電壓
(V)
整機重量
(t)
GD04PA
400
10~15
8.8~1.0
0.1
380
0.12
GD06PA
600
30~40
0.9~1.2
0.25
380
0.13
GD08PA
800
30~60
1.0~1.5
0.55
380
0.25
GD10PA
1000
40~80
1.5~2.0
0.75
380
0.38
GD12PA
1200
50~100
1.8~2.4
1.1
380
0.52
GD15PA
1500
60~120
2.2~3.0
1.5
380
0.67
GD20PA
2000
80~150
3.0~4.0
2×1.1
380
1.1
GD25PA
2500
80~150
3.6~5.0
2×1.5
380
1.65

  注:上表為平旋型(P)、斗體坡角30°(A),中心出料型振動給料斗的主要參數,另可根據實際需要提供振動方式為直線型(Z)、渦旋型(W);斗體坡角20°(B)、45°(C)、60°(D)以及邊出料(Y)等型式的振動料斗,主要參數同上。
表中生產率為堆密度1.6t/m3物料。

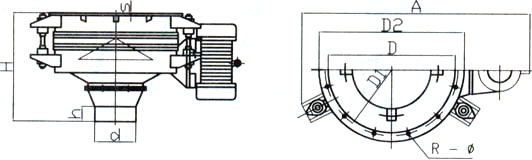

安裝尺寸

技術參數

型  號
D
D1
D2
d
A
h
H
δ
n-Φ
外形尺寸A×D2×H
GD04PA
Φ400
Φ440
Φ480
Φ150
840
50
380
8
12-Φ11
840×480×380
GD06PA
Φ600
Φ640
Φ680
Φ180
1068
50
424
10
12-Φ13
1068×680×430
GD08PA
Φ800
Φ860
Φ920
Φ180
1320
50
550
10
12-Φ18
1320×920×550
GD10PA
Φ1000
Φ1070
Φ1130
Φ200
1663
60
600
12
12-Φ18
1663×1130×600
GD12PA
Φ1200
Φ1290
Φ1350
Φ200
1890
60
620
12
16-Φ20
1690×1350×620
GD15PA
Φ1500
Φ1590
Φ1670
Φ300
2040
60
815
12
18-Φ22
2040×1670×815
GD20PA
Φ2000
Φ2090
Φ2170
Φ300
2820
60
1000
16
24-Φ22
2820×2170×1000
GD25PA
Φ2500
Φ2590
Φ2650
Φ300
3430
65
1200
16
30-Φ22

3430×2650×1200

慣性振動給料斗的控制

慣性振動給料斗的控制采用反接制動電氣控制箱。該控制箱可使振動給料斗在短時間迅速停機,使給料斗快速通過共振區,以保護給料斗的易損件及密封圈。
如在給料過程中需無級調節給料量,可配用慣性電機變頻調速器,調節慣性電機的轉速,從而調節振動力,達到調節給料量的目的。

料倉減壓錐的配制

慣性振動給料斗在設計計算中已考慮了一定的倉壓,但建議在料倉內物料高度大于2m時,在料倉內安裝料倉減壓錐,以確保振動給料斗更穩定地工作,特別是確保其給料精度更趨準確。料倉減壓錐應焊接在料倉內,并保持平穩。
料倉減壓錐安裝圖,安裝尺寸如下:

型  號
GD10PA
GD12PA
GD15PA
GD20PA
GD25PA
d1
700
850
1000
1400
1700
H1
650
780
900
1200
1450
