鄂式破碎機(PE系列)

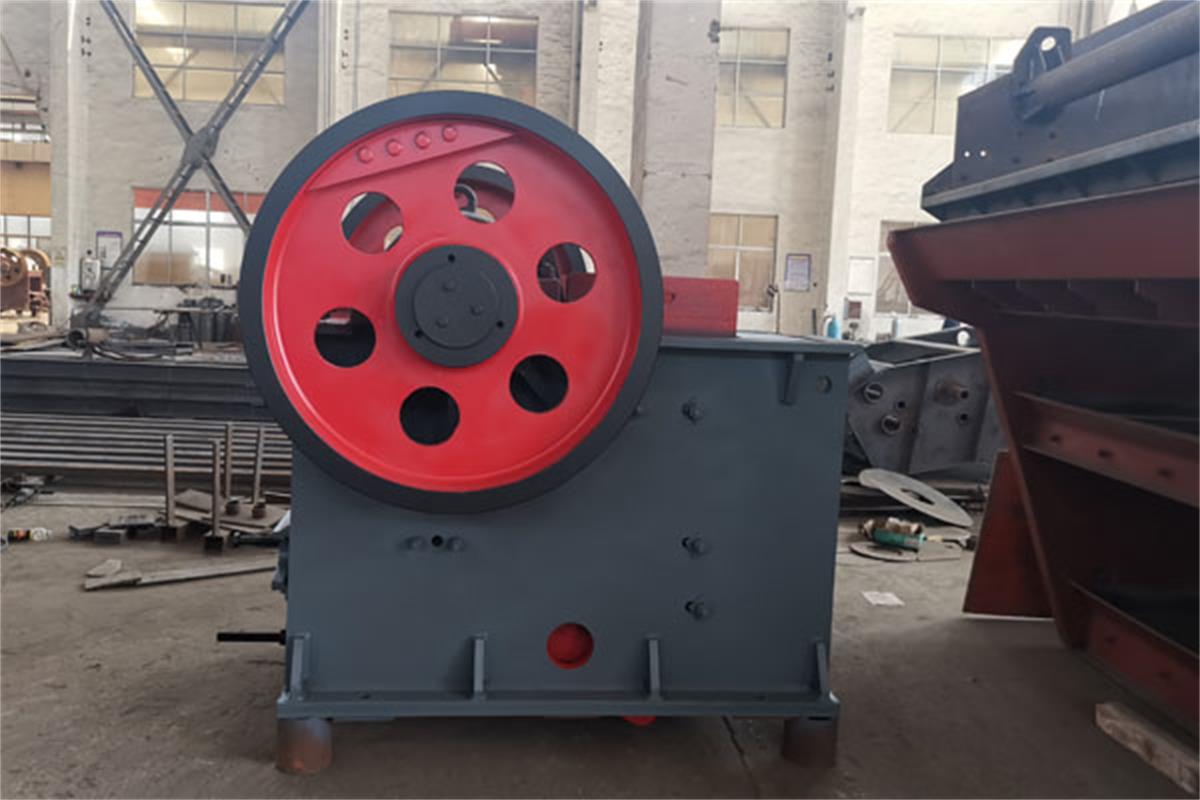

PE鄂式破碎機

PE鄂式破碎機簡介

        顎式破碎機是礦山破碎生產中常見的破碎設備,因其結構簡單、工作可靠、維護和檢修容易以及生產和建設費用較少,因此,現在仍然廣泛的應用在冶金、化工、建材、電力、交通等工業部門,是初級破碎機械的可靠設備。

PE鄂式破碎機工作原理

        電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出。

PE鄂式破碎機特點

  • 破碎腔深而且無死區,提高了進料能力與產量;
  • 其破碎壁大,產品粒度均勻;
  • 墊片式排料口調整裝置,可靠方便,調節范圍大;
  • 結構簡單,工作可靠,運營費用低;
  • 噪音低,粉塵少。
 PE鄂式破碎機

PE鄂式破碎機技術參數

型號規格

進料口尺寸( mm*mm )

zui 大給料粒( mm )

排料口調整范圍( mm)

處理能力(m/h

轉速(r/min)

電機功率(Kw)

重量(t

PE-150×250

150×250

125

10-40

0.6-3

300

5.5

0.81

PE-250×400

250×400

210

20-60

31.-13.1

300

15

2.8

PE-250×500

250×500

210

20-80

5.7-31

300

18.5

3.36

PE-400×600

400×600

340

40-100

10-40

275

30

6.5

PE-500×750

500×750

425

50-100

35-60

275

55

10.1

PE-600×900

600×900

500

65-160

30-75

250

55-75

15.5

PE-750×1060

750×1060

630

80-140

72-130

250

110

28

PE-800x1060

800×1060

640

100-200

85-143

250

110

30

PE-870x1060

870×1060

670

120-200

181-210

250

110

30

PE-900×1200

900×1200

750

95-165

90-190

200

132

50

PE-1000×1200

1000×1200

850

195-265

197-214

200

132

51

PE-1200×1500

1200×1500

1020

150-300

200-500

220

220

88

PE-1500×1800

1500x1800

1200

220-350

450-900

355

355

122

PEX-100×600

100×600

80

7-20

2-8

330

7.5

0.9

PEX-150×750

150×750

120

18-48

5-16

320

15

3.5

PEX-200×1000

200×1000

160

20-55

7-25

330

22

6.5

PEX-250×750

250×750

210

25-60

8-22

330

22

4.9

PEX-250x1000

250x1000

210

25-60

10-32

330

30-37

6.5

PEX-250x1200

250x1200

210

25-60

13-40

330

37

7.7

PEX-300x1300

300x1300

250

20-90

14-53

300

55

11

PEX-380x1300

380x1300

250

20-90

16-70

300

55

11.5



鄂式破碎機(PE系列)具有破碎比大,產品粒度均勻,結構簡單、工作可靠、維修簡便、運行費用經濟等特點。廣泛用于礦山、建材、公路、鐵路、水利和化學工業等眾多部門,破碎抗壓度不超過320兆帕的各種物料。

1、什么是顎式破碎機?顎式破碎機性能介紹:

顎式破碎機俗稱顎破,鄂式破碎機可以將大小不一的原料,破碎成顆粒均勻的小塊,鄂式破碎機既可以和選礦設備、砂石設備配套,也可以單du使用。鄂式破碎機也可生產路基石、鐵路道渣石以及建筑砂石骨料。顎破機分為粗碎顎式破碎機和細碎顎式破碎機,也就是通常所說的PE系列顎式破碎機和PEX系列顎式破碎機。卓美生產的顎式破碎機系列產品 ,具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運行費用經濟等特點。

2、顎式破碎機的用途?顎式破碎機應用領域和范圍?

廣泛應用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門,破碎抗壓強度不超過320兆帕的各種物料。

3、如何選擇鄂式破碎機廠家?

要看廠家的實力,信譽,規模;
其次要看廠家的產品質量,技術水平,成熟程度;
再次要考察廠家的客戶生產現場,用戶現場是有說服力的。
zui 后一定要貨比三家,仔細考察,認真選擇。


4、顎式破碎機工作原理?

顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用 ,粗碎或中碎各種硬度物料的破碎機械。 其破碎機構由固定顎板和可動顎板組成,當兩顎板靠近時物料即被破碎,當兩顎板離開時小于排料口的料塊由底部排出。它的破碎動作是間歇進行的。這種破碎機因有結構簡單、工作可靠和能破碎堅硬物料等優點而被廣泛應用于選礦、建筑材料、硅酸鹽和陶瓷等工業部門。

5、鄂式破碎機運轉過程中會出現什么問題?

顎式破碎機主機突然停機(俗稱:悶車)。
顎式破碎機產量為何達不到出廠標準?
顎破的活動與固定顎板工作時為何有跳動或撞擊聲?
顎式破碎機主機槽輪、動顎運轉正常,但破碎工作停止?


6、如何解決顎式破碎機運轉過程中出現的問題?

顎式破碎機產量為何達不到出廠標準?排除方法:
1) 更換或增加破碎機;
2) 調換電機接線;
3) 排料口調整到說明書規定的公稱排料口和增加用于細碎的破碎機;
4) 檢查齒板齒距尺寸,如不符標準則須更換顎板,調正固定顎板與活動顎板的相對位置,保證齒頂對齒根后,固定壓緊,防止移位;
5) 調高工作場地電壓,使之適應主機重載要求;
6) 更換軸承或動顎。

顎破的活動與固定顎板工作時為何有跳動或撞擊聲?排除方法:
1) 緊定或配齊螺栓;
2) 調正排料口,保證兩顎板的正確間隙。

顎式破碎機主機槽輪、動顎運轉正常,但破碎工作停止?排除方法:
1) 更換拉緊彈簧;
2) 更換拉桿;
3) 重新安裝或更換肘板。

顎式破碎機主機突然停機(俗稱:悶車)的排除方法:
1) 清除排料口堵塞物,確保出料暢通;2) 調緊或更換三角皮帶;3) 重新安裝或更換緊定襯套;4) 調正工作場地的電壓,使之符合主機工作電壓的要求;5) 更換軸承。

影響鄂式破碎機工作的主要因素:

一般情況下影響鄂式破碎機工作的主要因素有嚙角與轉數。
嚙角就是動鄂與定鄂之間的夾角。根據計算zui 大嚙角可達32度。而實際使用中都小于25度,一般為18—20度左右。嚙角太大,會使破碎腔中的礦石向上擠出,以致傷人或損壞其他設備,同時隨著嚙角增大(破碎比加大)生產率下降。調節排礦口的大小,也就改變嚙角的大小。在實際生活中,根據排礦粒度的要求來調節排礦口的大小。因此,在保證產品粒度的要求下,盡量把排礦口放大是合理的。排礦口大小可以通過調節塊來調節,在調節排礦口大小時要注意破碎比和生產率之間的相互關系。

在一定的范圍內,增加偏心軸的轉數,可以提高破碎機的生產能力,但是也會增加破碎單位重量礦石的電能消耗。轉速太大,會使破碎腔中已被破碎的礦石來不及排出,而產生堵塞現象,反而使生產能力降低,電能消耗增加,因此,鄂式破碎機應有一個適宜的轉數。
鄂式破碎機的偏心軸、連桿、可動鄂板、軸與襯板是主要的磨損部件,需要經常注意潤滑與更換。
