吊式圓盤給料機(DK、DB型)

吊式圓盤給料機的簡介

圓盤給料機是一種使用廣泛的連續式容積加料設備,能均勻連續地將物料喂送到下一設備中,喂料量可以調節,可喂送粉狀、小塊狀的物料(如煤粉、粘土等),是一般磨機、烘干機的常用配套設備。

吊式圓盤給料機的工作原理

吊式圓盤給料機是由電動機直接驅動減速機構減速后,由減速輸出軸直接輸出動力,并直接驅動著圓盤作每分鐘5-55m的邊緣線速度的低速(0.7~10r/min)轉動,通過卸料刮刀把料筒和圓盤間隙中溢出≤50mm顆粒或粉狀物料劃落在給料機下面不同的輸送設備上,完成設計流程所需要的給配料作業。

吊式圓盤給料機按結構分兩大類型

  • 類型一:DK敞開吊式圓盤給料機。DK敞開式吊式圓盤給料機為吊式容積式計量的給料設備。它能均勻、連續地將物料喂送到下一道工序,并且能夠承受較大的倉壓。適用于喂送各種非粘性物料,不適用于流動性好的粉狀物料。
  • 類型二:DB封閉吊式圓盤給料機。DB封閉式吊式圓盤給料機為吊裝、封閉吊式結構,防塵,防灰,但調節運轉均在封閉的殼體內。DB封閉式圓盤給料機主要用于要求減少漏風或揚塵的系統,從而將環境污染減小。



吊式圓盤給料機

技術性能參數

型號規格 設計能力
t/h
主要技術性能
及基本參考數
傳  動  部  分 重量
t
電 動 機 減 速 機
型號 功率
(kw)
型號 速比
DK600 0.69-3.9 物料粒度≤25毫米 Y90L-6 1.1 蝸輪減速機 53 0.405
DK800 1.18-7.05 物料粒度≤30毫米 Y90L-6 1.1 蝸輪減速機 53 0.5
Dk1000 2.59-16.7 物料粒度≤40毫米 Y100L-6 1.5 蝸輪減速機 52 0.79
DK1300 13-27.09 物料粒度≤50毫米 Y132S-6 3 蝸輪減速機 54 1.11
DK1600 22.7-48.6 物料粒度≤60毫米 Y132M1-6 4 蝸輪減速機 54 1.98
Dk1800 28-60 物料粒度≤70毫米 Y132M2-6 5.5 蝸輪減速機   2.83
DB600 0.69-3.9 物料粒度≤25毫米 Y90L-6 1.1 蝸輪減速機 53 0.6
DB800 1.18-7.65 物料粒度≤30毫米 Y90L-6 1.1 蝸輪減速機 53 0.8
DB1000 2.59-16.7 物料粒度≤40毫米 Y100L-6 1.5 蝸輪減速機 52 0.827
DB1300 13-27.9 物料粒度≤50毫米 Y132S-6 3 蝸輪減速機 54 1.24
DB1600 22.7-48.6 物料粒度≤60毫米 Y132M1-6 4 蝸輪減速機 54 2.83

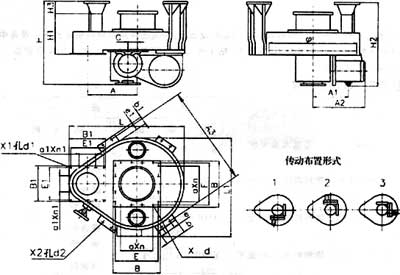

DB型外形及安裝尺寸

型號規格 設計能力 t/h 主要技術性能
及基本參考數
傳  動  部  分 重量
t
電 動 機 減 速 機
型號 功率
(kw)
型號 速比
DK600 0.69-3.9 物料粒度≤25毫米 Y90L-6 1.1 蝸輪減速機 53 0.405
DK800 1.18-7.05 物料粒度≤30毫米 Y90L-6 1.1 蝸輪減速機 53 0.5
Dk1000 2.59-16.7 物料粒度≤40毫米 Y100L-6 1.5 蝸輪減速機 52 0.79
DK1300 13-27.09 物料粒度≤50毫米 Y132S-6 3 蝸輪減速機 54 1.11
DK1600 22.7-48.6 物料粒度≤60毫米 Y132M1-6 4 蝸輪減速機 54 1.98
Dk1800 28-60 物料粒度≤70毫米 Y132M2-6 5.5 蝸輪減速機   2.83
DB600 0.69-3.9 物料粒度≤25毫米 Y90L-6 1.1 蝸輪減速機 53 0.6
DB800 1.18-7.65 物料粒度≤30毫米 Y90L-6 1.1 蝸輪減速機 53 0.8
DB1000 2.59-16.7 物料粒度≤40毫米 Y100L-6 1.5 蝸輪減速機 52 0.827
DB1300 13-27.9 物料粒度≤50毫米 Y132S-6 3 蝸輪減速機 54 1.24
DB1600 22.7-48.6 物料粒度≤60毫米 Y132M1-6 4 蝸輪減速機 54 2.83
