顎破

鄂破

顎破的結構組成

顎破(鄂式破碎機)主要有機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成,其中肘板還起到保險作用。

顎破(鄂式破碎機)

顎破的工作原理

顎破(鄂式破碎機)為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板和動顎間夾角變大,從而推動動顎板向定顎板接近,顎破是以電動機為動力,通過電動機皮帶輪,由三角帶和槽輪驅動偏心軸,使動顎按預定軌跡作往復運動,從而將進入由固定顎板、活動顎板和邊護板組成的破碎腔內的物料予以破碎,并通過下部的排料口將成品物料排出。與此同時物料被擠壓、搓、碾等多重破碎;當動顎下行時,肘板和動顎間夾角變小,動顎板在拉桿、彈簧的作用下離開定顎板,此時已破碎物料從破碎腔下口排出,隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料,實現批量生產。

顎破特點及用途

顎破(鄂式破碎機)為大型復擺式廣泛適用于礦山、冶煉、建筑、公路、鐵路、水利和化學工業等眾多行業,處理粒度大,抗壓強度不超過320Mpa的各種礦石和巖石的粗碎或中碎作業。

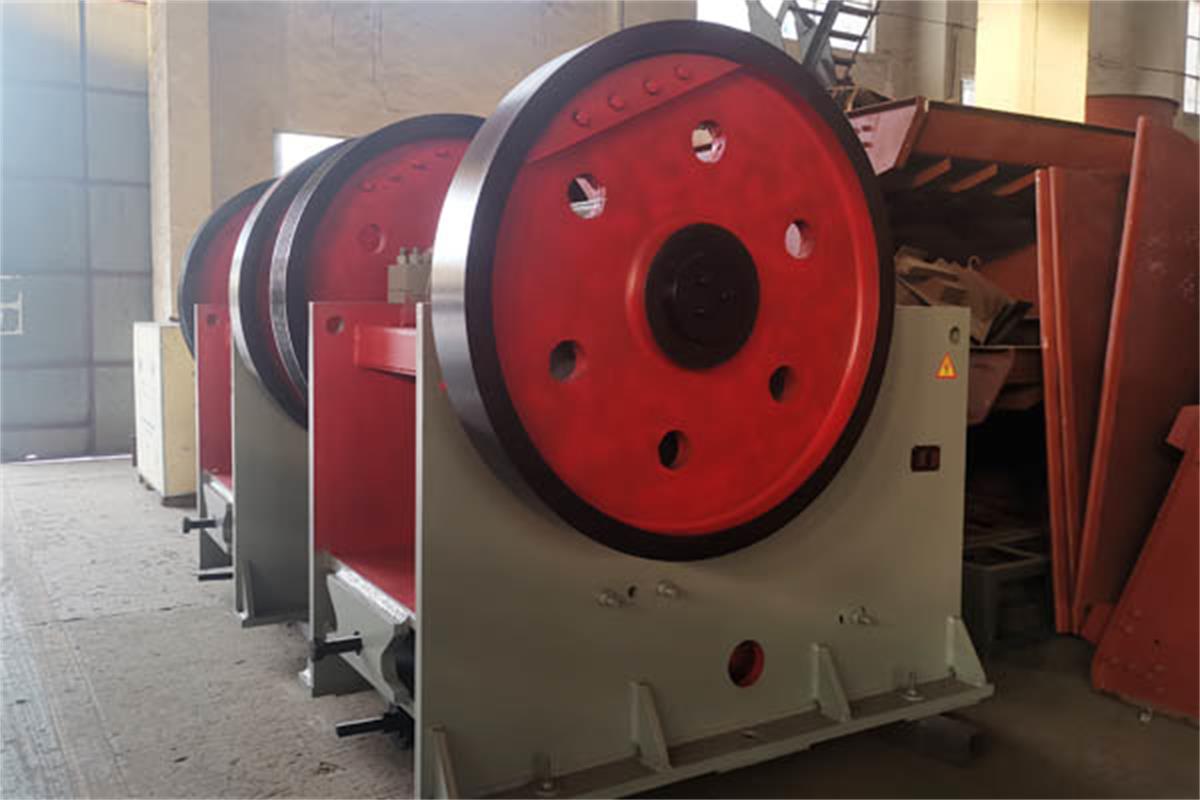

顎破(鄂式破碎機)

鄂式破碎機技術參數

型號 Zui大進料粒度
mm
排料口調整范圍
mm
處理能力(m3/h) 電動機功率(kW) 重量(不包括電動機)(t)
PE-60×100 45 3-10 0.2-0.6 1.1 0.116
PE-150×250 125 10-40 0.6-3 5.5 0.81
PE-250×400 210 20-60 3-13 15 2.8
PE-250×500Ⅰ 210 20-80 5.7-31 18.5 3.25
PE-250×500Ⅱ 210 20-80 5.7-31 18.5 3.36
PE-400×600 340 40-100 10-34 30 6.5
PE-430×600 400 90-140 35-60 37 6.5
PE-475×1050 400 90-140 37.5-81 55 11.7
PE-500×750 425 50-100 20-52 55 10.3
PE-600×750 500 150-200 50-100 55 12
PE-600×900 500 65-160 30-75 55-75 15.5
PE-620×900 500 95-145 31-70 55-75 14.3
PE-670×900 520 195-245 66-83 55-75 14.8
PE-750×1060 630 80-140 72-130 110 28
PE-800×1060 640 100-200 85-143 110 30
PE-870×1060 660 200-260 181-210 110 30.5
PE-900×1060 685 230-290 100-250 110 31
PE-900×1200 750 95-165 87-164 110 50
PE-1000×1200 850 195-265 197-214 110 51
PE-1200×1500 1020 150-300 250-500 160 100.9
