振動防閉塞裝置

防閉塞裝置簡介

振動防閉塞裝置俗稱倉壁振動器,用來使料倉、料缶或料斗漏料段的傾斜壁高頻振動,以防止倉內的物料起拱、出現管狀通道、倉壁粘料等不暢流現象,振動防閉塞裝置以保證物料從料倉、料缶或料斗中順暢流出。

防閉塞裝置特點

振動防閉塞裝置由于具有結構簡單、防堵塞能力強、能耗低、壽命長、激振力可調等優點,目前振動防閉塞裝置已廣泛應用于煤炭、冶金、耐火、發電、港口和鐵道運輸?shù)刃袠I(yè)。

防閉塞裝置分類

根據振動防閉塞裝置型式的不同,振動防閉塞裝置有兩種類型:

TZF振動防閉塞裝置用于全鋼板制造的料倉,振動電機通過螺栓與臺架相固接,臺架直接焊在料倉漏料段的鋼制外壁上。

TZF振動板用于混凝土料倉或帶加強筋的鋼結構料倉。這類料倉不能通過振動電機直接使倉壁振動,需要在料倉內壁加設振動板,為了提高振動效果,振動防閉塞裝置的振動板只是上部用螺栓與倉壁固定,振動板上焊有倉壁振動器,為了固定振動板,料倉的混凝土倉壁上應開孔和預埋固定螺栓用的鋼管。

倉壁震動器


防閉塞裝置結構及工作原理

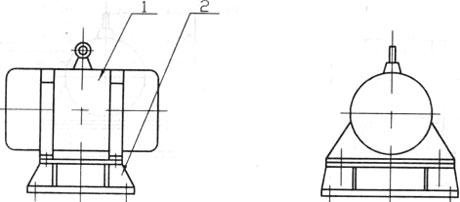

  結構如圖1所示。由振動電機(1)、底座(2)兩部分組成。振動電機和底座由螺栓緊密地固定為一體,由于底座堅固地安裝在料倉壁上,這樣就構成了單質點定向強迫振動系統。



型  號 電壓
(V)
功率
(KW)
適倉壁板
厚
倉鉗部容量
(t)
激振力
kg
激振頻率
r/min
振幅
mm
外形尺寸
(長×寬×高)
重量
kg
ZFB-3 380 0.09 2~3 0.5 100 3000 1.5 258×260×198 11
ZFB-4 0.18 3.2~4.5 1 200 1.5 320×326×265 28
ZFB-5 0.25 4.5~6 3 300 2 360×328×255 40
ZFB-6 0.37 6~8 10 500 2 370×460×310 60
ZFB-9 0.75 8~10 20 1000 4 427×460×374 90
ZFB-12 1.5 10~13 50 2000 4 470×482×420 186
ZFB-20 2.2 13~25 150 3000 5 535×520×432 220
ZFB-30 3.7 25~40 200 5000 5 553×610×453 280


外形尺寸:



型  號 ZFB-3 ZFB-4 ZFB-5 ZFB-6 ZFB-9 ZFB-12 ZFB-20 ZFB-30
L 258 320 360 370 440 470 535 553
A 239 253 280 298 419 423 470 495
B 260 326 328 460 462 482 520 610
H 198 265 255 310 374 420 432 453
C 199 213 240 248 369 363 410 435
D 220 286 288 410 412 422 460 500
Ф 10 12 14 16 20 22 34 34
